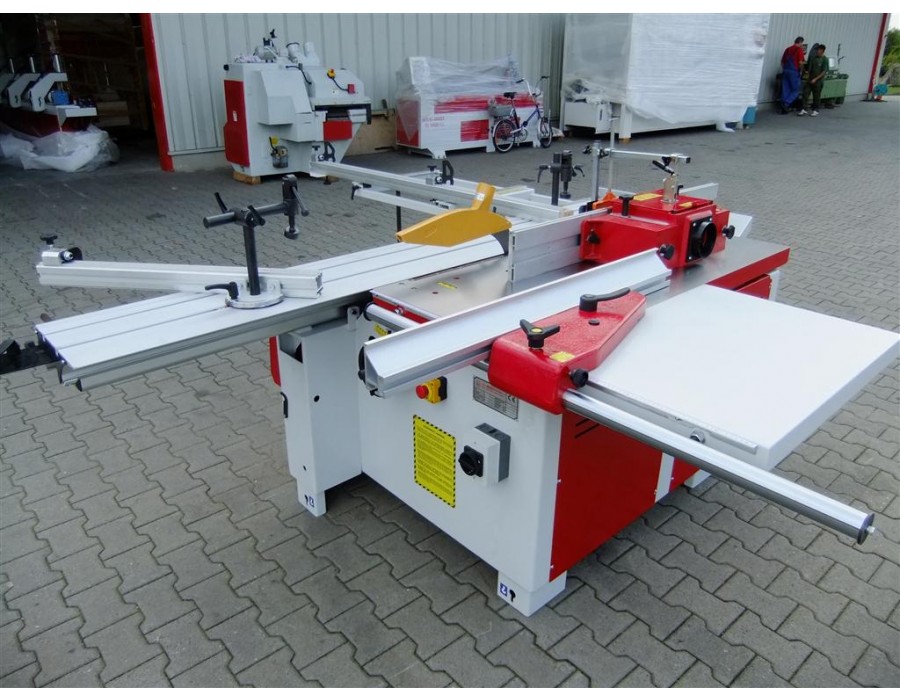

Utilaj combinat tamplarie lemn KSF 315-3000 cu circular incizor de formatizat PAL si freza

Acest utilaj combinat pt tamplarie lemn model KSF 315-3000 este un utilaj combinat dotat cu unitate de taiere fierastrau circular cu incizor, unitate de frezat lemn cu sase trepte de viteza si ax inclinabil, si masa de formatizat cu cursa de 3000 mm, fiind destinata exploatarii intensive in atelierele de prelucrare lemn.

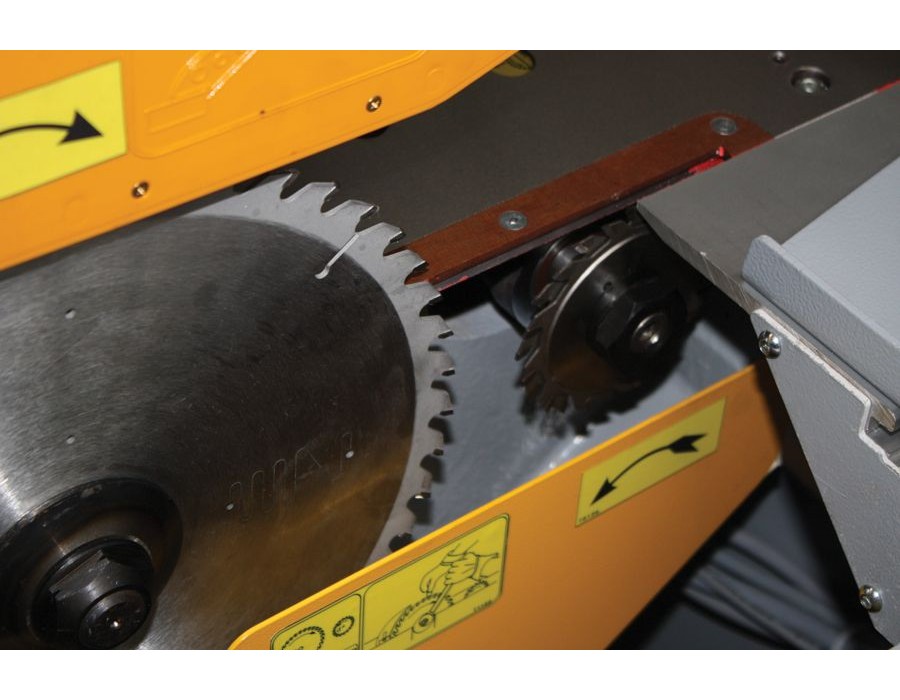

Masina combinata circular cu freza KSF 315-3000 este livrata standard cu unitate frezoare cu sase trepte de rotatie si ax frezor inclinabil ce faciliteaza realizarea a numeroase operatii de frezare. Aceasta masina lemn este dotata cu unitate incizoare actionata de un motor independent ce permite prelucrarea panourilor din materiale semifabricate precum PAL, PFL, MDF, etc.

Date tehnice masina combinata lemn KSF 315-3000:

Dimensiuni masa de formatizat	3000*350 mm
Inaltimea mesei	860 mm
Dimensiuni maxime panza circulara (diametru exterior*diametru interior)	315*30 mm
Dimensiuni masa	1450*650 mm
Inaltime maxima de taiere la 90° / 45°	103 / 72 mm
Lungime de taiere	2900 mm
Latime de taiere cu limitator paralel	1400 mm
Extensie masa	800*880 mm
Prelungire masa	400*450 mm
Masa culisanta	640*1200 mm
Turatie panza principala / incizoare	4000 / 8000 rot/min
Unitate incizoare	cu incizor
Panza incizoare	120*20 mm
Putere motor incizor	0,75 kW, 1 CP
Diametru ax	30 mm
Reglare in inaltime a axului	175 mm
Lungime de prindere	125 mm
Diametru maxim freza	260 mm
Diametru maxim freza submersibila	260 mm
Deschidere masa	270 mm
Turatii ax	3000 / 4000 / 5000 / 6000 / 8000 / 10000 rot/min
Diametru hota de exhaustare	3*120 mm
Tensiune de alimentare	400 V, 50 Hz
Putere motor curcular S1 100%	4,0 kW, 5,4 CP
Putere motor freza S1 100%	5,5 kW, 7,5 CP
Inclinare ax	de la +90° la +45°
Dimensiuni ambalaj (L*l*h)	1170*2000*1450 mm 3290*325*450 mm
Greutate neta	870 kg

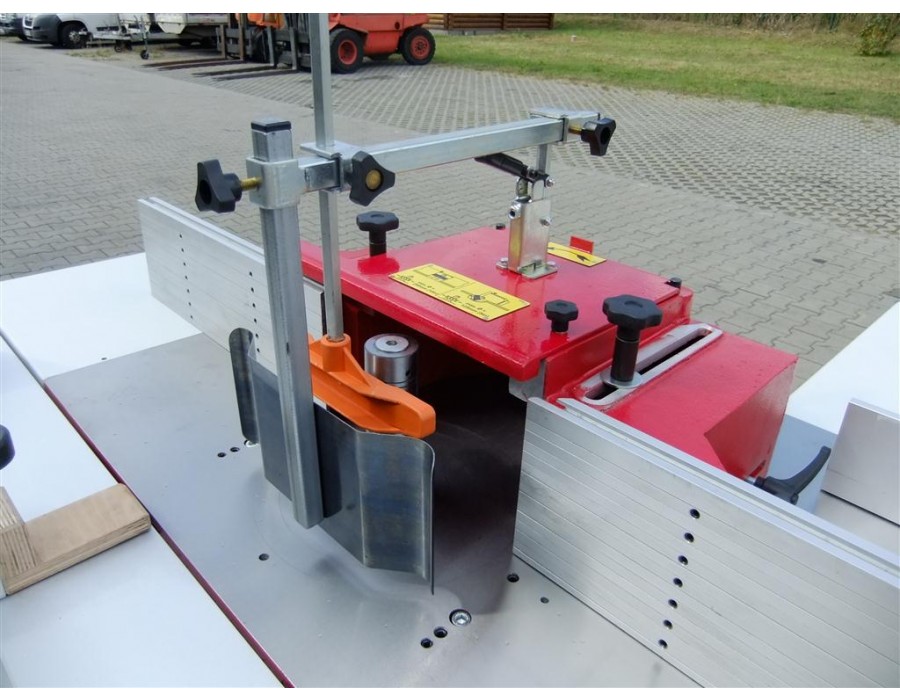

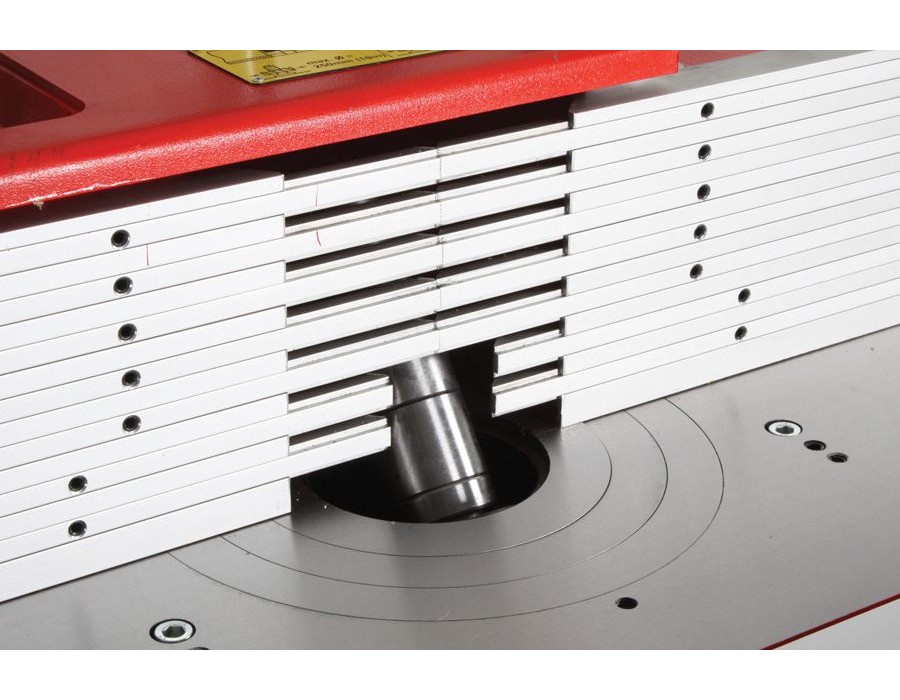

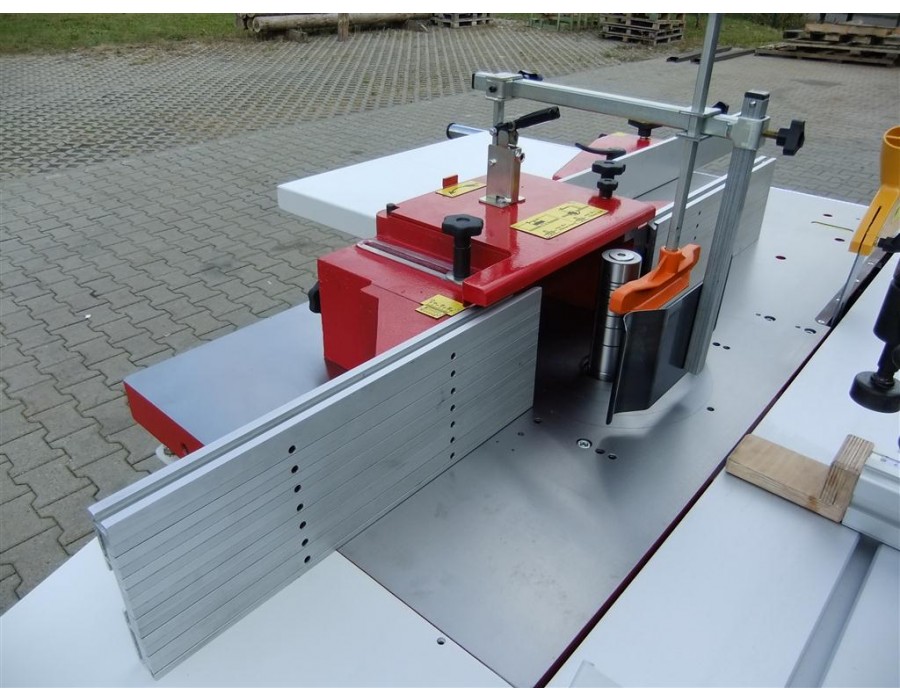

Inaltimea axului frezor din dotarea acestui utilaj combinat lemn poate fi citita cu ajutorul unei scale iar ghidajele din aluminiu al capacului frezor supradimensionat (350*155 mm) este prevazut cu insertii pt interconectarea acestora.

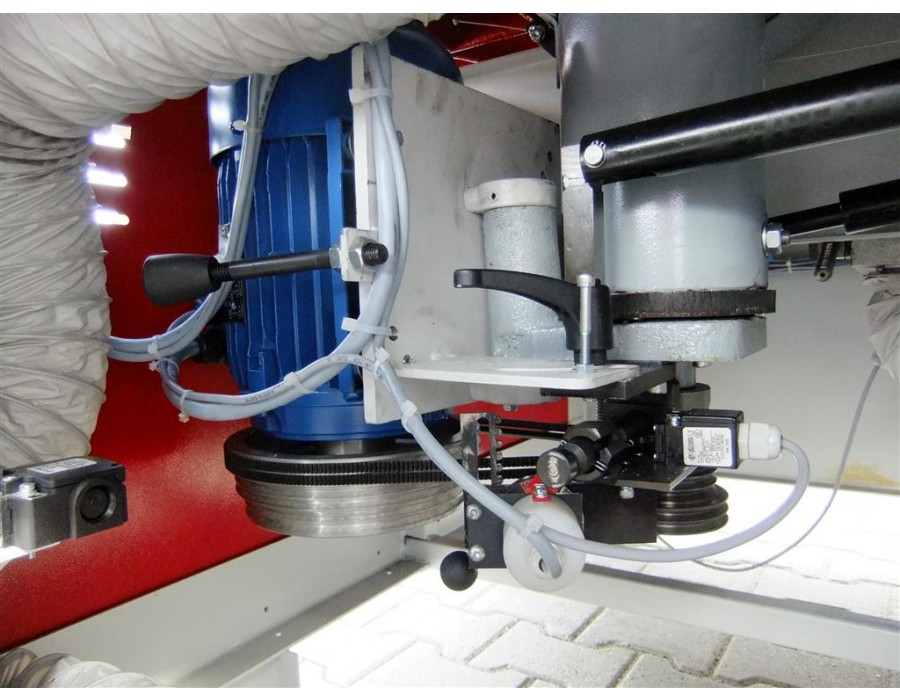

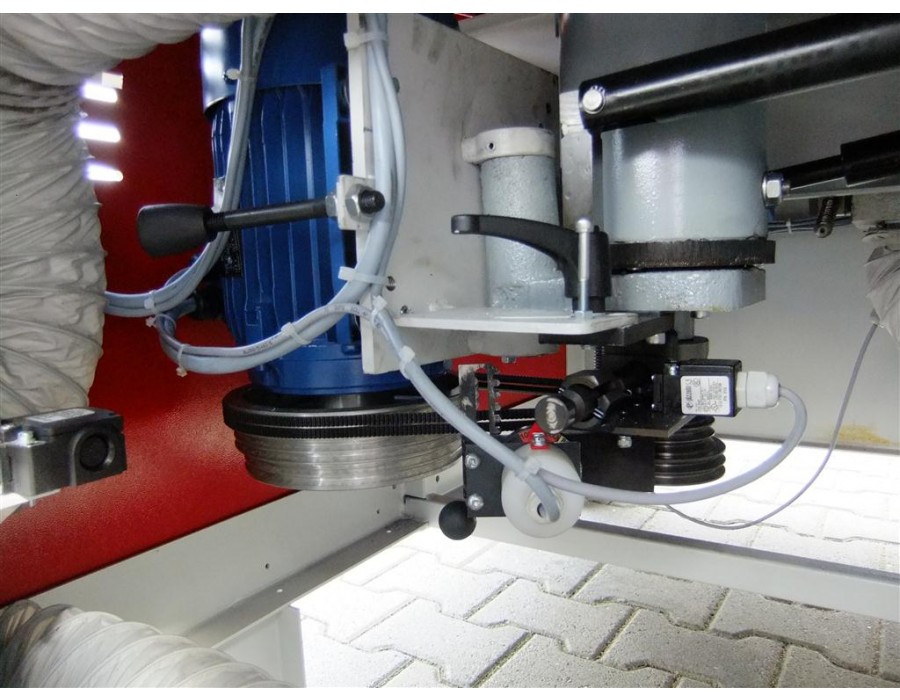

Datorita posibilitatii interschimbarii axului frezor al acestei masini combinate se pot realiza numeroase operatii de frezare, unitatea de taiere fiind exhipata cu un motor puternic de 4,0 kW ce asigura o capacitate optima de taiere chiar si in conditii de utilizare indelungata. De asemenea, este echipata cu motor separat pentru unitatea incizoare.

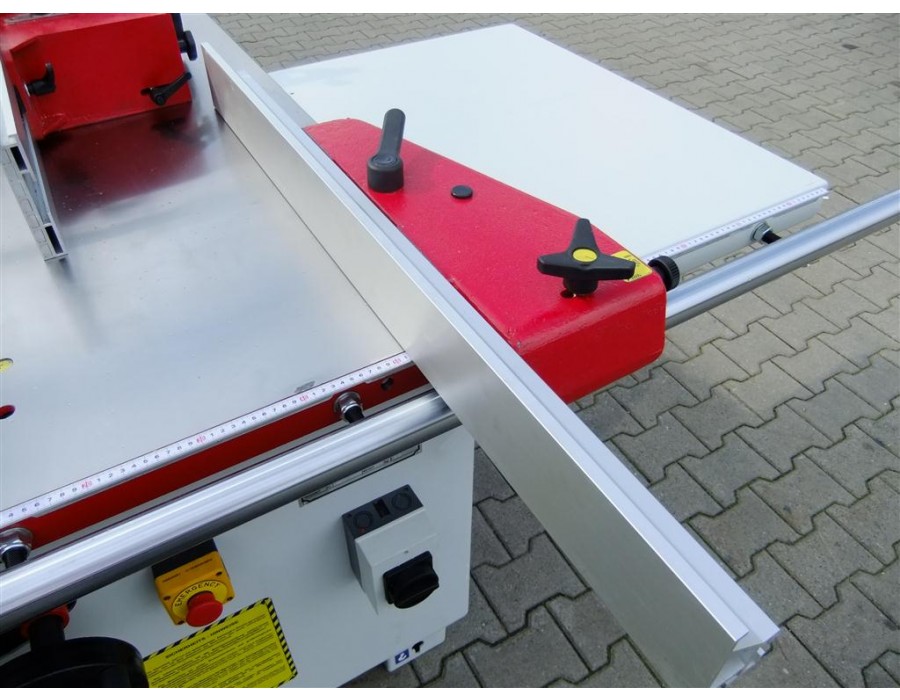

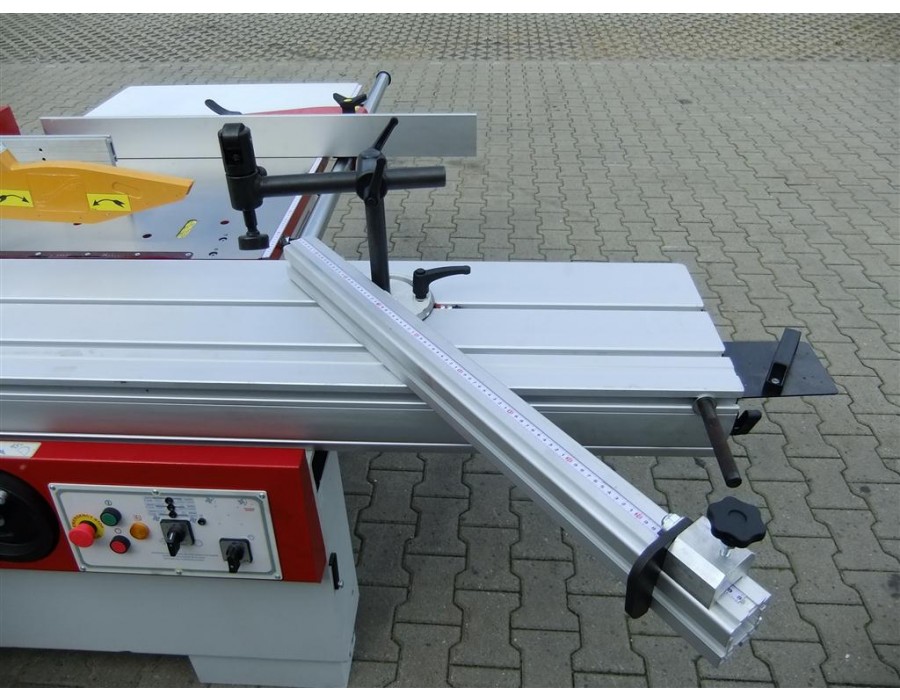

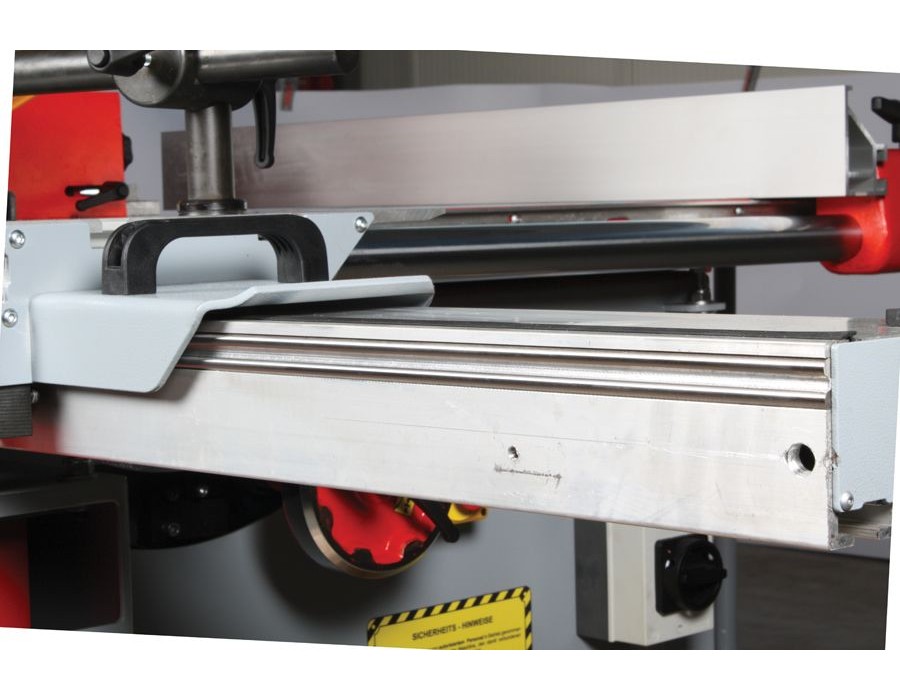

Masa de formatizat cu care este echipata aceasta masina combinata este confectionata din aluminiu si are o cursa de 3000 mm ce permite prelucrarea facila a panourilor supradimensionate. Limitatorul longitudinal din aluminiu poate fi ajustat rapid si permite posibilitatea realizarii de reglaje fine.

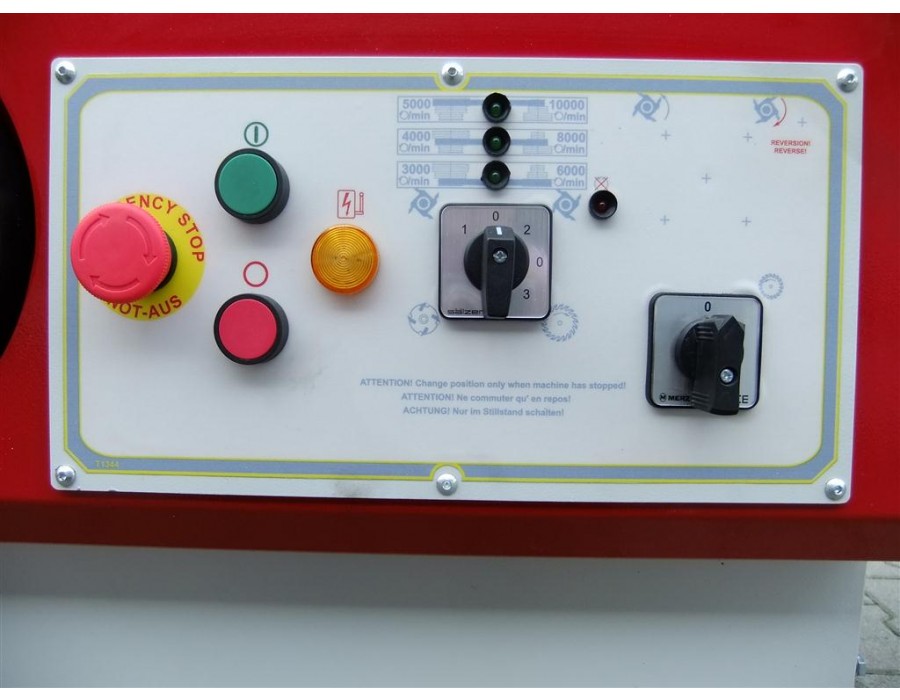

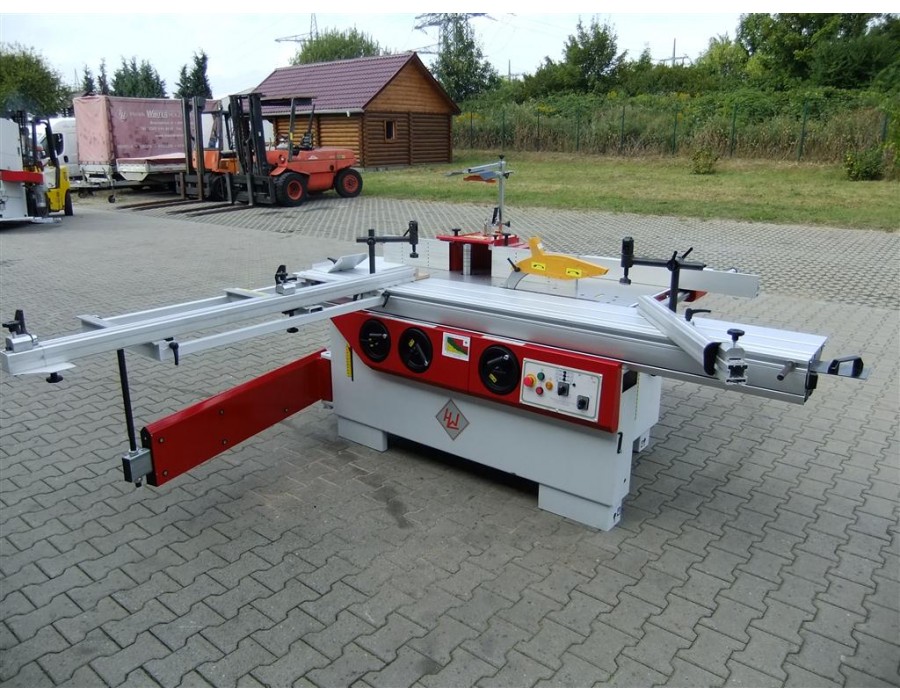

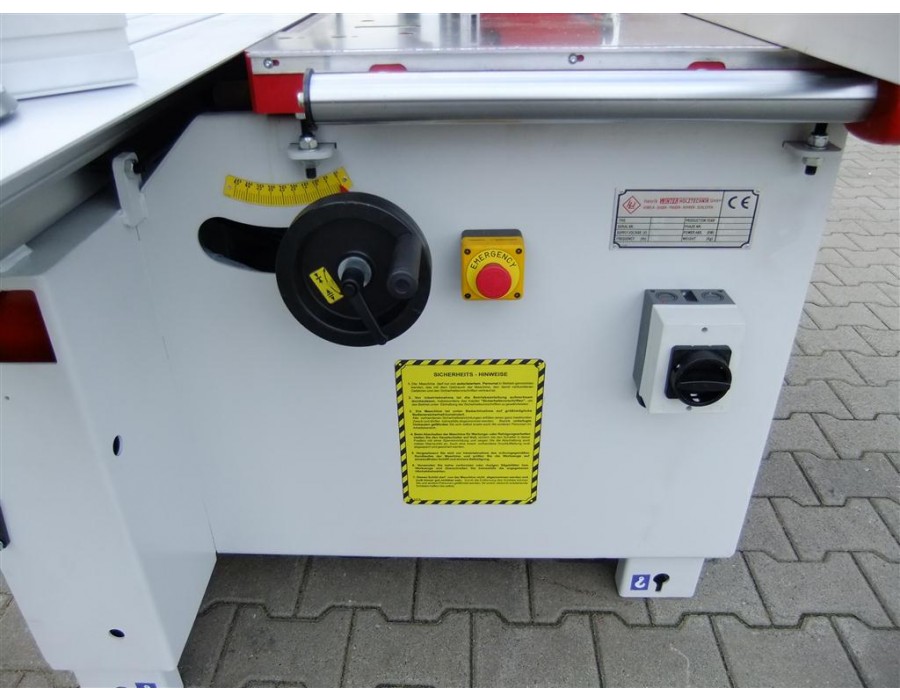

Masina combinata pt lemn cu fierastrau circular si freza are o constructie robusta care asigura utilizarea fara vibratii sau torsiune, elementele de control ale acestei masini fiind aranjate logic pe panoul de comanda ce este pozitionat pe partea frontala a masinii pentru a fi usor de utilizat.

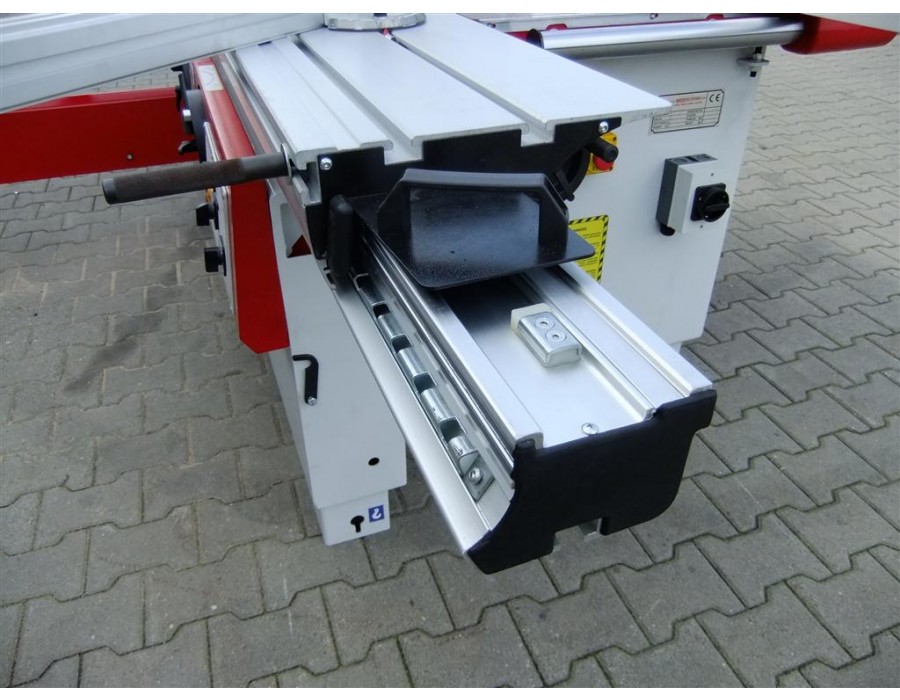

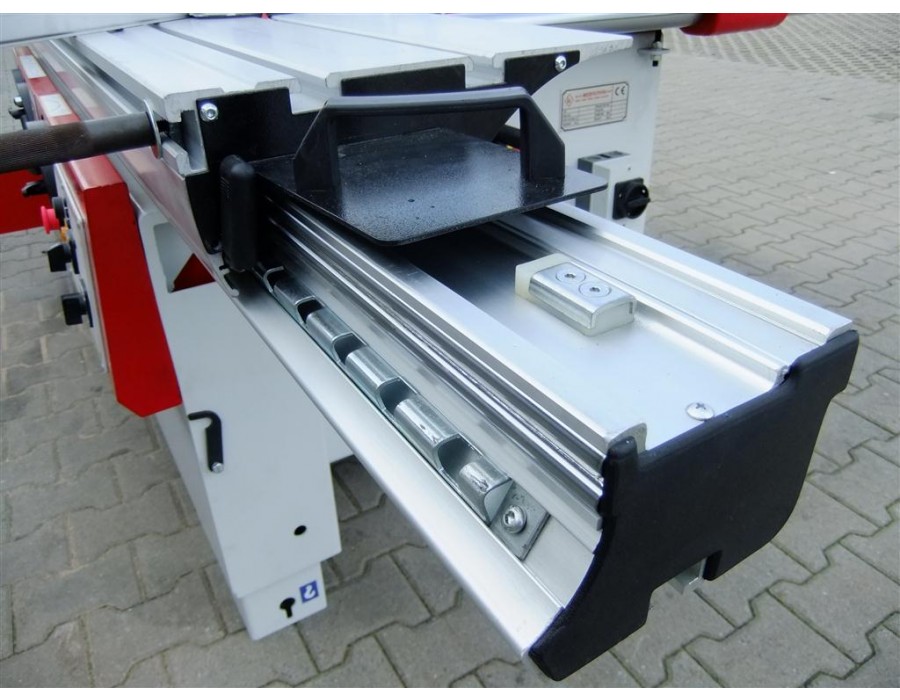

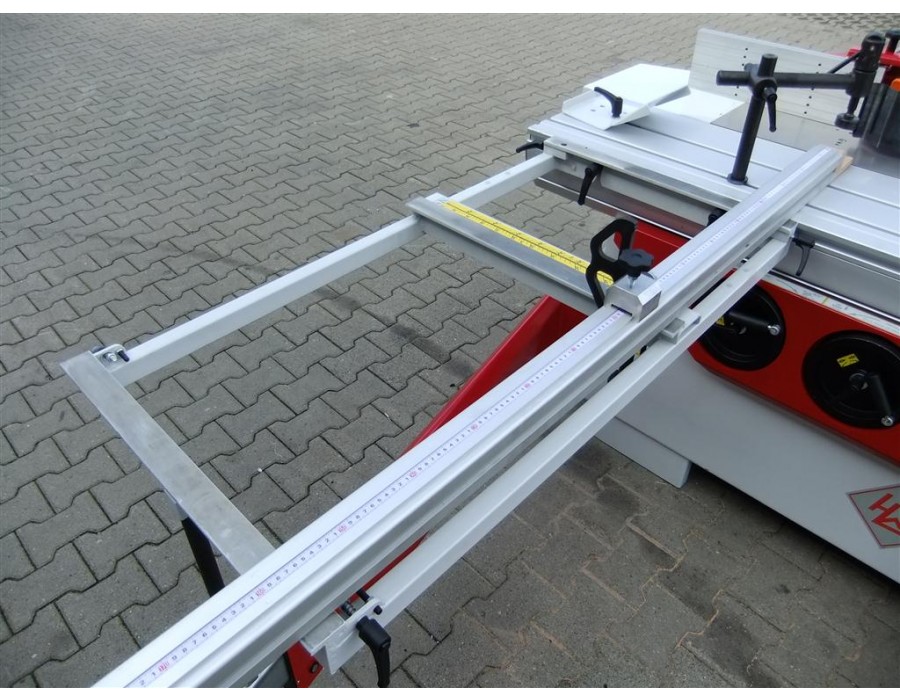

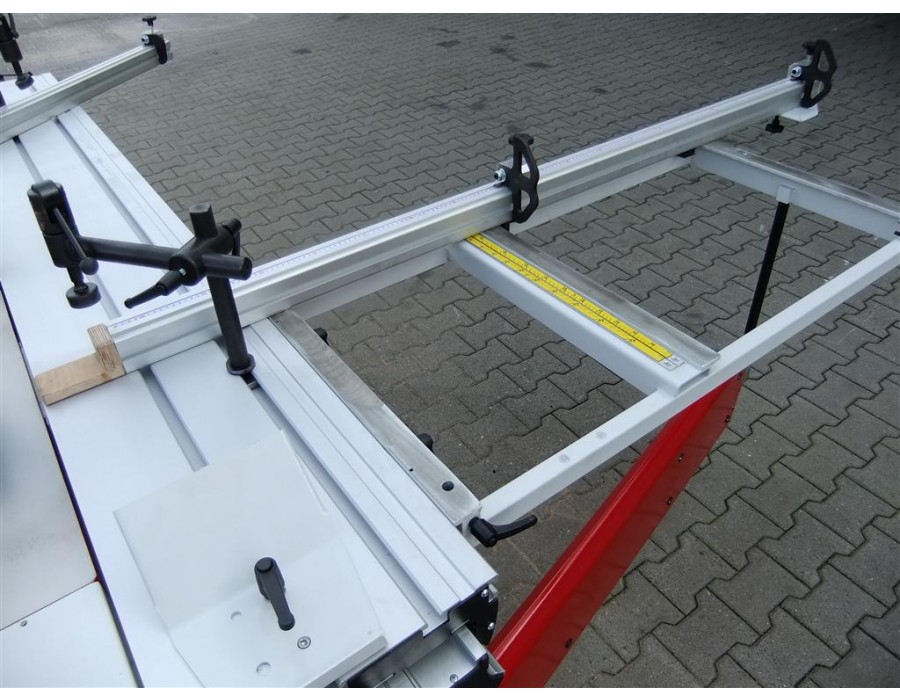

Masa mobila de formatizat este realizata din aluminiu si este prevazuta cu ghidaje calite de precizie. Mitra paralela extensibila este realizata din aluminiu si are minim 1900 mm, in momentul extinderii ajungand la 3500 mm.

Masina combinata de formatizat frezat este livrata in doua cutii cu dimensiunile (L*l*h) 1170*2000*1450 mm si 3290*325*450 mm.

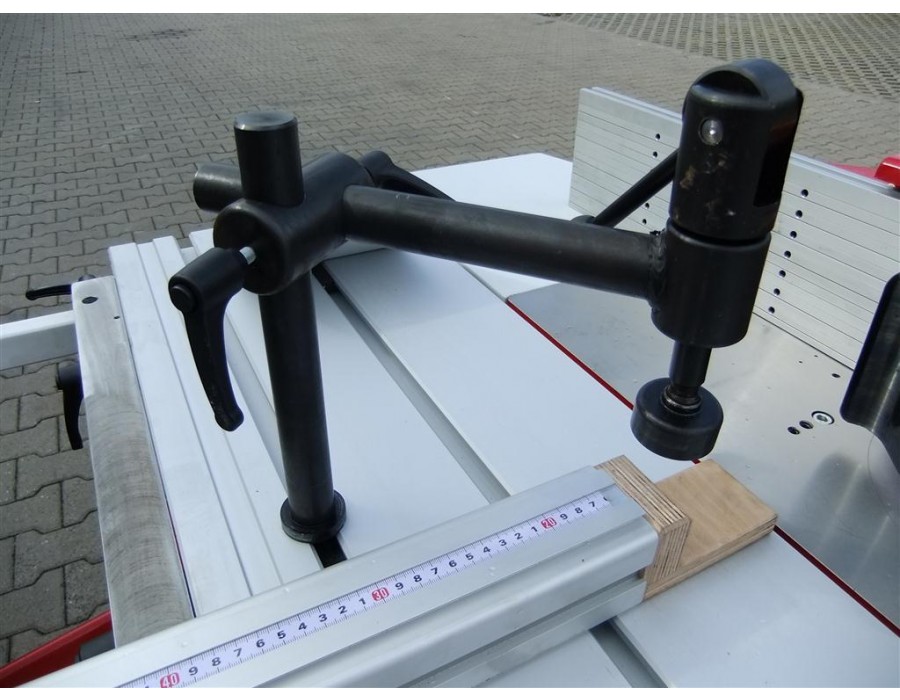

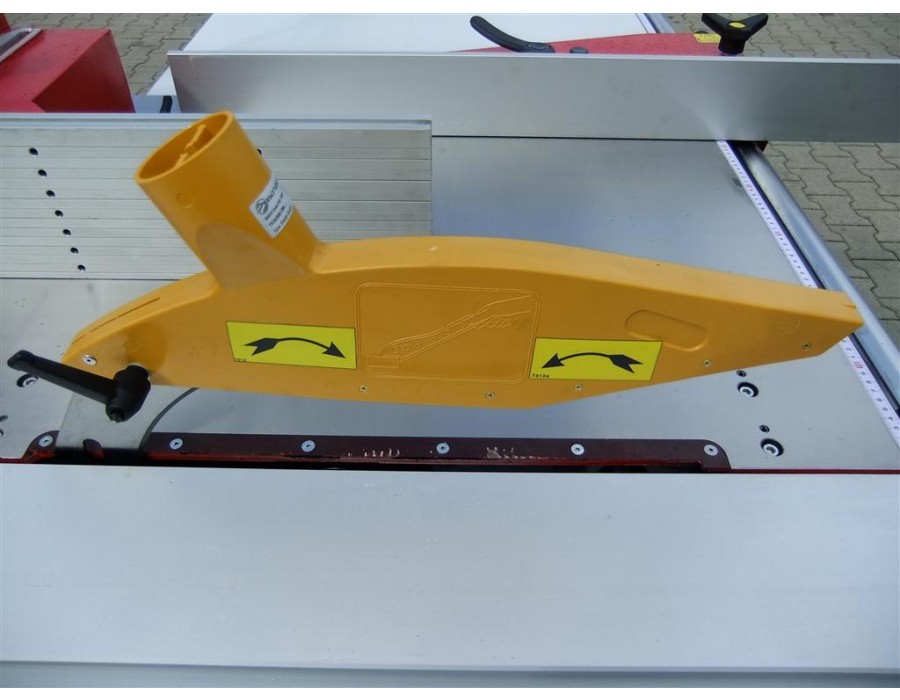

Accesorii incluse: panza circulara HM 315*30 mm, panza incizoare HM, ax interschimbabil MK4, protectie panza circulara cu stut aspiratie si furtun, limitator unghiular cu dispozitiv excentric de fixare, limitator cu reglaj fin, clame limitatoare, masa culisanta cu role, capac protectie freza, tija impingere material si scule.
